4.2 1.5亿像素 同轴光大视野成像系统
分享
微信咨询
微信扫码咨询

新品 4.2 1.5亿像素 同轴光大视野成像系统

价格 请咨询

产品型号 692007

货期 请咨询

快递/邮费 顺丰速运（满500包邮）

数量
加入购物车 在线咨询
产品文件资料 点击即可下载
Step 生成规格书 规格书下载操作步骤
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
技术参数 详细规格 数据曲线 相关产品 详情描述
倍率 0.12-0.35×
工作距离 310-820mm
物面大小 152×114-445×333mm
分辨率 最高可达10um
分辨率 14208 × 10640
像元尺寸 3.76 μm
NA 0.021-0.015
F/# F5.6-F22
畸变 -0.131%-0.114%
靶面尺寸 66.7 mm
No. 项目 规格
1 倍率 0.12-0.35×
2 工作距离 310-820mm
3 物面大小 152×114-445×333mm
4 分辨率 最高可达10um
5 像元尺寸 3.76 μm
6 NA 0.021-0.015
7 F/# F5.6-F22
8 畸变 -0.131%-0.114%
9 靶面尺寸 66.7 mm
10 分辨率 14208 × 10640
11 最大帧率 6.2 fps @14208 × 10640 Mono 8
12 动态范围 78.7 dB
13 信噪比 46.4 dB
14 曝光时间 15 μs ~ 10 sec
15 快门模式 支持自动曝光、手动曝光、一键曝光模式,支持Rolling和Global Reset模式
16 黑白/彩色 黑白/彩色
17 供电 12 ~ 24 VDC
18 重量 约2kg
19 温度 工作温度0°C~ 50°C,储藏温度-30°C~ 70°C
20 湿度 20% ~ 95%RH无冷凝

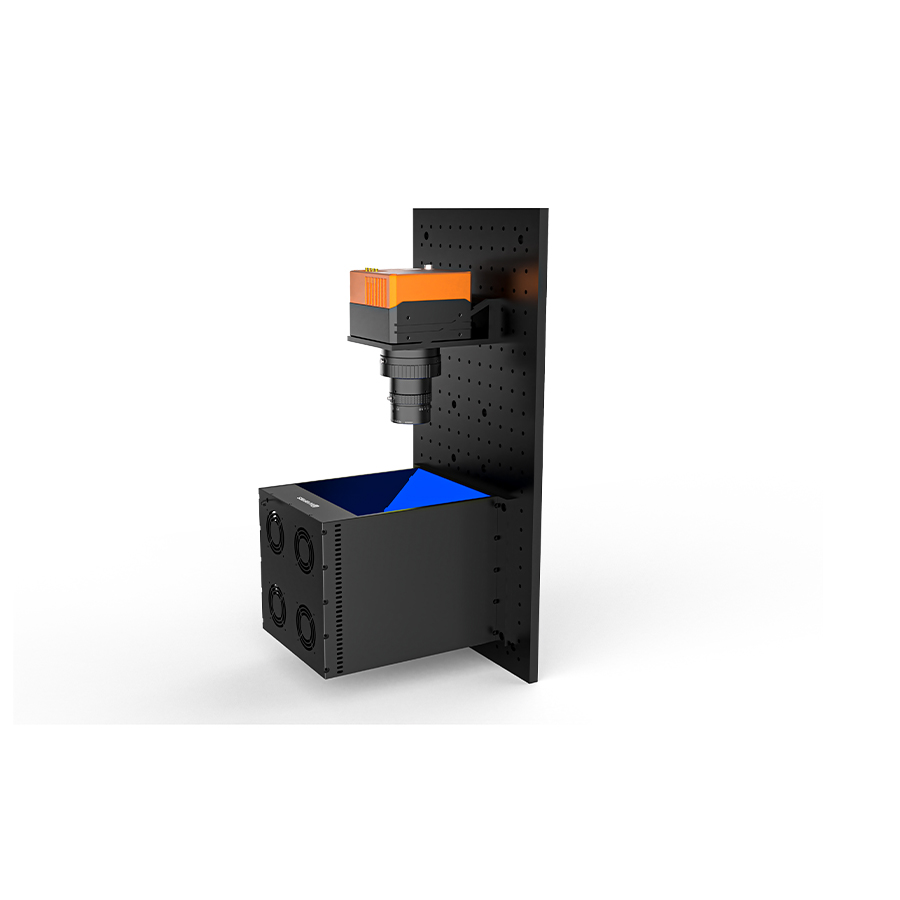

大视野成像系统主要由大靶面相机、大视野镜头和同轴光源构成，工作范围从310mm到820mm，对应的物面尺寸从152×114mm到445×333mm，分辨率最高可达10um，适合大尺寸的外观检测，如4、6寸晶圆缺陷检测，PCB检测等。

产品特点：
1.超大的视野，最小视野就有152×114mm
2.配大发光面的同轴光源，可选白色、蓝色、绿色、红色之一
3.工作距离可调，310mm-820mm，光圈F5.6-F22
4.相机可选配彩色或着黑白
5.重量轻，相机+镜头不超过2kg
6.精度高，成像质量好
